1.导体

-芯数：2, 3, 4, 5 带或不带信号控制线- 导体属于EN60228中第6类

- 镀或不镀锡

- 推荐线截面：0,5; 1; 1,5；2,5；4；6；10；16 mm²

2.隔离层允许使用合适的材料隔离层缠绕导体

3.绝缘

- 必须使用规定的绝缘材料包覆导体

- 绝缘必须为挤包，且必须是实心的和均匀的。去除绝缘后必须不损伤绝缘本身以及导体或存在的镀锡层

- 绝缘厚度的规定值应符合标准规定。绝缘厚度的平均值应不小于规定值，绝缘最薄处厚度应不小于规定值的90﹪-0,1mm

4.芯线及填充

- 芯线须绞合

- 允许使用中心填料

5.内护层（若有）

－绞合芯线必须被与外护套或绝缘相同材料的内护套包覆

－内护套必须是挤包在绝缘芯线上，允许嵌入绝缘线芯间的空隙形成实际上的圆形

－内护套与绝缘间不应产生有害的作用

－内护套不应粘连绝缘芯线

－内护套厚度规定值必须符合标准规定

6. 屏蔽

- 裸铜丝或镀锡铜丝编织的屏蔽应包覆在内护套上

- 铜丝的标称直径应符合标准给定值

- 屏蔽长度100mm内总绞接数、绞和角、填充系数均须符合标准要求

7. 护套或外护套

- 必须使用规定的护套材料包覆屏蔽或绞合芯线

- 外护套必须为单层挤包，且必须是紧密吻合，但与屏蔽或芯线不粘连

- 护套厚度的规定值应符合标准规定。

护套厚度的平均值应不小于规定值，护套最薄处厚 度应不小于规定值的85﹪-0,1mm

8. 信号控制线信号控制线（若有）

－应与芯线绞合

－允许带有屏蔽层，其填充系数均须符合标准要求

－厚度规定值必须符合标准规定

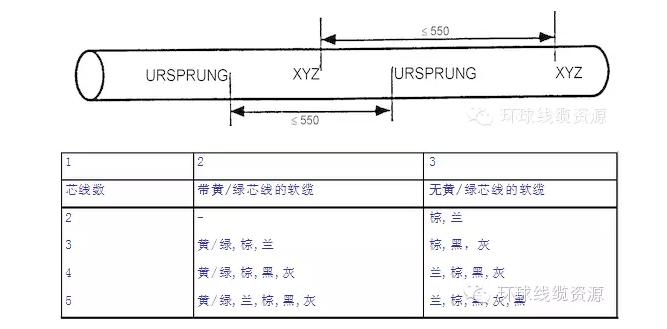

9. 铭牌标识

- 商标（厂名）

- 型号

- 额定线截面标识应印刷或压印在护套上。

9. 铭牌标识

印刷的标识必须持久且可读。

信号控制线（若有）应为桔黄
